제품 상세 정보:
|
| 키워드: | 배터리 BMS 이사회 | 기재: | FR-4 |
|---|---|---|---|
| 구리 두께: | 1/2OZ 1OZ 2OZ 3OZ | 판 두께: | 2 밀리미터 |
| 민. 구멍 치수: | 0.1 밀리미터 | 민. 선 폭: | 0.065 밀리미터 |
| 민. 행간: | 0.065 밀리미터 | 표면 마감: | HASL |
| 상품 이름: | 배터리 종합 관리시스템 | 애플리케이션: | 건전지 팩 |
| 용법: | 리튬 배터리 팩 | 층수: | 1-2-4-6 층 |
| 통신: | 부정 | 사이즈: | 125*62*17MM |
| 중량: | 0.185KG | 판매 유닛: | 단일 개체 |
| 단일 패키지 규모 : | 13X8X9 센티미터 | 한 개의 총 중량: | 0.300 킬로그램 |
| 패키지 형태: | 기포팩과 통 | 브랜드: | 순교자 수난기 |
| 강조하다: | 21S 72V 70A 배터리 BMS 이사회,리튬 BMS는 21S 72V에 탑승합니다,균형과 배터리 BMS 이사회 |
||
균형과 리튬 21S 72V 70A 전지 BMS 이사회 공통 포트
BMS 이사회 중에서 선택 :
1. 당신의 전지법 (셋으로 이루어진 / NCM, 리튬 철 / LFP, 리듐 티탄염 / LTO)를 결정하고 문자열의 숫자들을 결정하고 건전지 팩에 비기세요. 일련의 수에 따라 선택하세요.

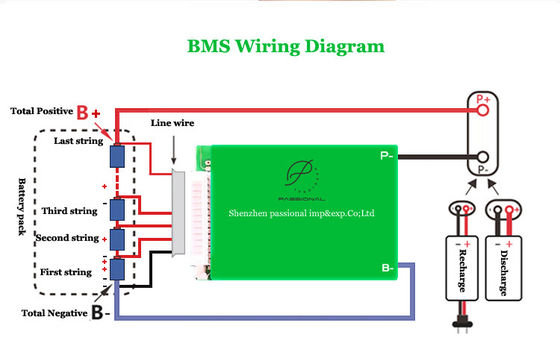

2. 건전지 팩이 똑같은 공항에서 또는 다른 공항에서 고발되고 방출되는지 결정하세요. 똑같은 공항은 청구하고 배출하기 위한 똑같은 와이어이지만, 그러나 혐의와 축방의 독립적인 회로를 위한 분리 포트 1이 생각했습니다.
3. 프로텍션 보드에 의해 요구된 전류 값을 결정하세요 : I=P/U. 그것은 현재이 = 힘 / 전압입니다. 이것은 이론 값 일 뿐이라는 것을 기억하세요. 실은. 우리는 이 이론 값을 참조로 이용합니다. 로드, 오르막이고 공정한 개시 환경을 고려해서 일반적으로 2회 이론 값 보다 더 많은 자전거 전기 자동차를 위한 선택이 있습니다. 스레에-위힐드 전기 자동차는 3 배 이 이론 값 이상을 선택합니다. 일반적으로 저속 차량이 3.5 번에 대해서 가진 4개 휠. 인버터와 에너지 저장 제품을 위해, 1.2 번은 충분합니다. 또는 전기 차량 제어기의 전류 한계를 언급하세요. 보증하세요. 차폐의 전류 값은 통제 전류 제한 값보다 큼에 틀림없습니다.
배터리 BMS 기판 매개변수 :
|
요금 보호 위에서
|
평형 전압
|
||
|
과충전 검출 전압
|
4.25±0.05V | 균형 검출 전압 | 4.18V |
|
부당한 대금 검출 지연 시간
|
1s | 균형 배포 검출 전압 | 4.18V |
| 부당한 대금 릴리즈 전압 | 4.154±0.05V | 균형 경향 | 30±5mA |
|
보호를 과다방출하세요
|
과전류 보호 | ||
|
과방전 검출 전압
|
2.7±0.01V
|
과전류 보호 경향 | - |
| 검출 지연 시간을 과다방출하세요 |
IMS
|
과전류 검출 지연 시간 | 1s |
| 릴리즈 전압을 과다방출하세요 |
3.0±0.1V
|
복구 상태
|
로드를 단축하세요 |
| 쇼트 사이클 보호 | 임시. 보호 | ||
| 검출 조건 | 부하 단락 사이클 바깥쪽에 | 요금 보호 임시. | -5-50' Ｃ |
| 검출 지연 시간 | 300±30 | 방전 보호 임시. | -20-70' Ｃ |
| 복구 상태 | 로드를 줄이세요 | NTC 열 센서 | |
|
자기 소비
|
일하는 임시.
|
||
| 정상 작동에서 전류 소모 | <100ua> | 온도. 범위 | -40/80C |
| 슬립 전류는 (과다방출합니다) | ≤20uA | ||
| 상술 | MOS 내전압 | 모델 | 사이즈 / 밀리미터 | 중량 / Ｇ |
| 균형과 NCM 21S72V30A 공통 포트 | 100V | 25A | 125*62*12 | 1800g |
| 균형과 NCM 21S72V35A 공통 포트 | 100V | 25A | 125*62*12 | 185g |
| 균형과 NCM 21S72V45A 공통 포트 | 100V | 25A | 125*62*17 |
190g
|
| 균형과 NCM 21S72V50A 공통 포트 |
100V
|
25A | 125*62*17 | 195g |
| 균형과 NCM 21S72V60A 공통 포트 | 100V | 25A | 125*62*17 | 200g |
| 균형과 NCM 21S72V70A 공통 포트 | 100V | 25A | 125*62*17 | 210g |
| 균형과 NCM 21S72V100A 공통 포트 | 100V | 25B | 176*68*17 | 380g |
| 균형과 NCM 21S72V120A 공통 포트 | 100V | 25B | 176*68*17 |
390g
|
| 균형과 NCM 21S72V140A 공통 포트 | 100V | 25B | 176*68*17 | 410g |
| 균형과 NCM 21S72V200A 공통 포트 | 100V | 25B | 176*68*17 | 430g |
배터리 BMS 이사회 공장 도입 :
센즈헨 파이성 수입과 수출 Co., Ltd．는 다양한 3.7V와 3.2V 리튬-이온 배터리, 충전기, 배터리 BMS와 건전지 팩, 기타 등등의 생산을 전문으로 합니다. 넓게 장비, 장난감, 가전 제품과 비상용 장비를 밝히면서, 제품은 디지털 제품, 노트북, 전기적이고 전자 제품에서 사용됩니다. 우리는 10년의 배터리 제조 경험 보다 더 가지고 있습니다, 당신의 디자인과 요구조건에 따라 배터리와 배터리를 모을 수 있습니다.
