| 키워드: | 배터리 종합 관리시스템 | 기재: | FR-4 |
|---|---|---|---|
| 표면 마감: | HASL | 층수: | 1-2-4-6 층 |
| 통신: | 부정 | 판매 유닛: | 단일 개체 |
| 단일 패키지 규모 : | 13X8X9 센티미터 | 한 개의 총 중량: | 0.200 킬로그램 |
| 강조하다: | 10S 35A 배터리 관리 시스템,10S 35A 배터리 관리 시스템 리튬 이온,10S 35A 배터리 관리 시스템 |
||

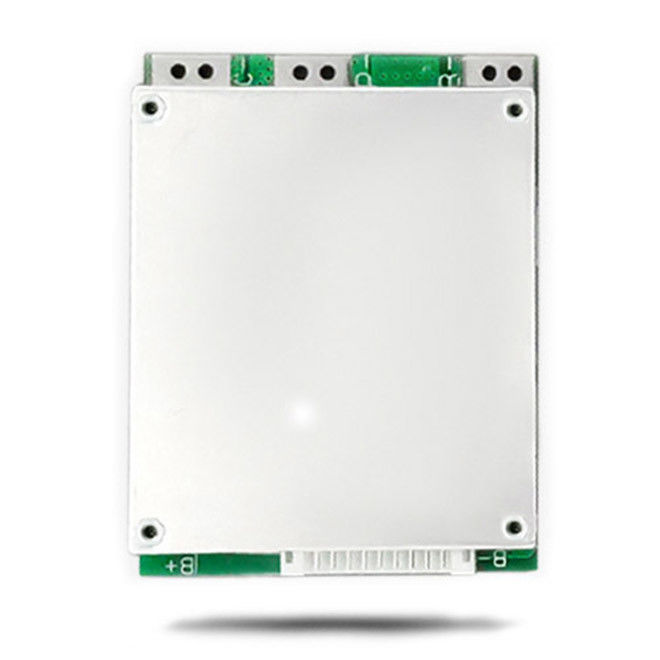

Ｅ 스쿠터를 위한 36V BMS 10S 35A 배터리 종합 관리시스템 리튬 이온
Li 이온 배터리 BMS 기술 :
건전지 팩에 BMS를 연결하는 방법?
비 전선부터 배터리 (비 전선이 먼저 짧은 와이어로 납땜질될 필요가 있습니다)의 부정적인 것 1 시작이 그리고 나서 플랫 케이블을 연결합니다 (플랫 케이블이 플랫 케이블을 연결하기 전에 이사회에서 제거될 필요가 있습니다).
B0으로부터의 2 시작 배선이 배터리의 부정적인 전체에 B0을 연결하 (이 문자열이 1 번이 아닙니다)과, 시리즈 1의 긍정적에 B0의 옆에 케이블 B1을 연결하고, 시리즈 2의 긍정적에 세번째 케이블 B2를 연결합니다. 네번째 케이블 B3은 AA 배터리의 양극에 연결됩니다 ------ 그리고 기타.
3는 더 케이블을 연결한 후, 연결기로부터 각각 2 인접 케이블 사이에 전압을 측정하세요. 리튬-이온 배터리의 전압은 4.2V 이하여야 하고 리튬철 인산 광물 배터리의 전압이 3.5V 이하여야 합니다.
4는 Ｃ에 충전기의 음단자와 로드의 음단자를 연결합니다-. 비 음극 와이어와 Ｃ 음극 와이어는 두꺼운 와이어로 용접될 필요가 있습니다. 배선 배치 방법은 색, 단지 정확한 배열 순서와 아무도 관계가 없습니다.
그것이 똑같으면, 5는 그리고 나서 전체 배터리 전압이 프로텍션 보드의 출력 전압과 동일한지 측정합니다, 그것이 BMS가 정상적으로 일하고 있는 것을 의미합니다.
Li 이온 배터리 BMS 매개 변수 :
| 모델 번호 | PN-3635D | 표면 마감 | HASL |
| 기재 | FR-4 | 상품 이름 | 배터리 종합 관리시스템 |
| 구리 두께 | 1/2OZ 1OZ 2OZ 3OZ | 애플리케이션 | 건전지 팩 |
| 판 두께 | 1.2 밀리미터 | 용법 | 리튬 건전지 팩 |
| 민. 구멍 치수 | 0.1 밀리미터 | MOQ | 1 PC |
| 민. 선 폭 | 0.065 밀리미터 | 층수 | 1-2-4-6 층 |
| 민. 행간 | 0.065 밀리미터 | 통신 | 부정 |
FAQ :
큐 :1. 내가 어떠한 경향 BMS를 선택하여야 합니까?
한 :10S36V를 예로 간주하세요 : 당신이 어떠한 전류 BMS를 선택하는지 당신의 E-자전거 원동력과 제어기의 전기 제한에 의존합니다. 예를 들면, 아래 1000W를 위해 아래 800W, 60A를 위해 아래 500W, 35A를 위해 아래 350W, 25A를 위해 16A를 선택하시오 그러면 더 높게 1200W가 제안, 모두에서 하나를 위한 우리의 서비스 전문가와의 교신이고 계속되는 것보다 경향은 제어기에서 전기 제한 보다 더 높을 것입니다.
큐 :2. 내 BMS가 손상시켰는지?
한 :당신이 BMS가 미안하지만, 손상되는지 판단하고 싶으면 각각 셀 전압이 전압계에서와 같은 똑같은 것 이면 시험을 받기 위해, 다음과 같은 단계를 취하세요. 만약 전지가 전압차는 1.0V 이상 이면, 그것이 훨씬 운영할 수 없다고 결점이 드러내집니다, 시작 위치, 부족한 충전 시간, 이 모든 문제에 있는 어떤 전원 공급기도 거의 베터리 셀에 의해 초래되지 않고, BMS가 손상했으면 배터리가 전압을 가지고 있는 동안 어떤 혐의, 어떤 축방, 어떤 축방으로 표시되지 않습니다.
큐 :3. 순교자 수난기를 선택합니까?
1) 상담 봉사와 가장 경쟁적 밧데리 액을 제공하는 전문적 판매팀.
2) 다른 고객들의 요건을 충족시키기 위한 광범위 배터리 제품.
3) 신속한 응답, 모든 조사는 24 시간 이내에게 응답될 것입니다.
4) 잘 에프터 서비스, 긴 제품 보증과 계속적 기술 지원.
5) 10이지 리튬 배터리를 제조하는 것의 경험으로.
